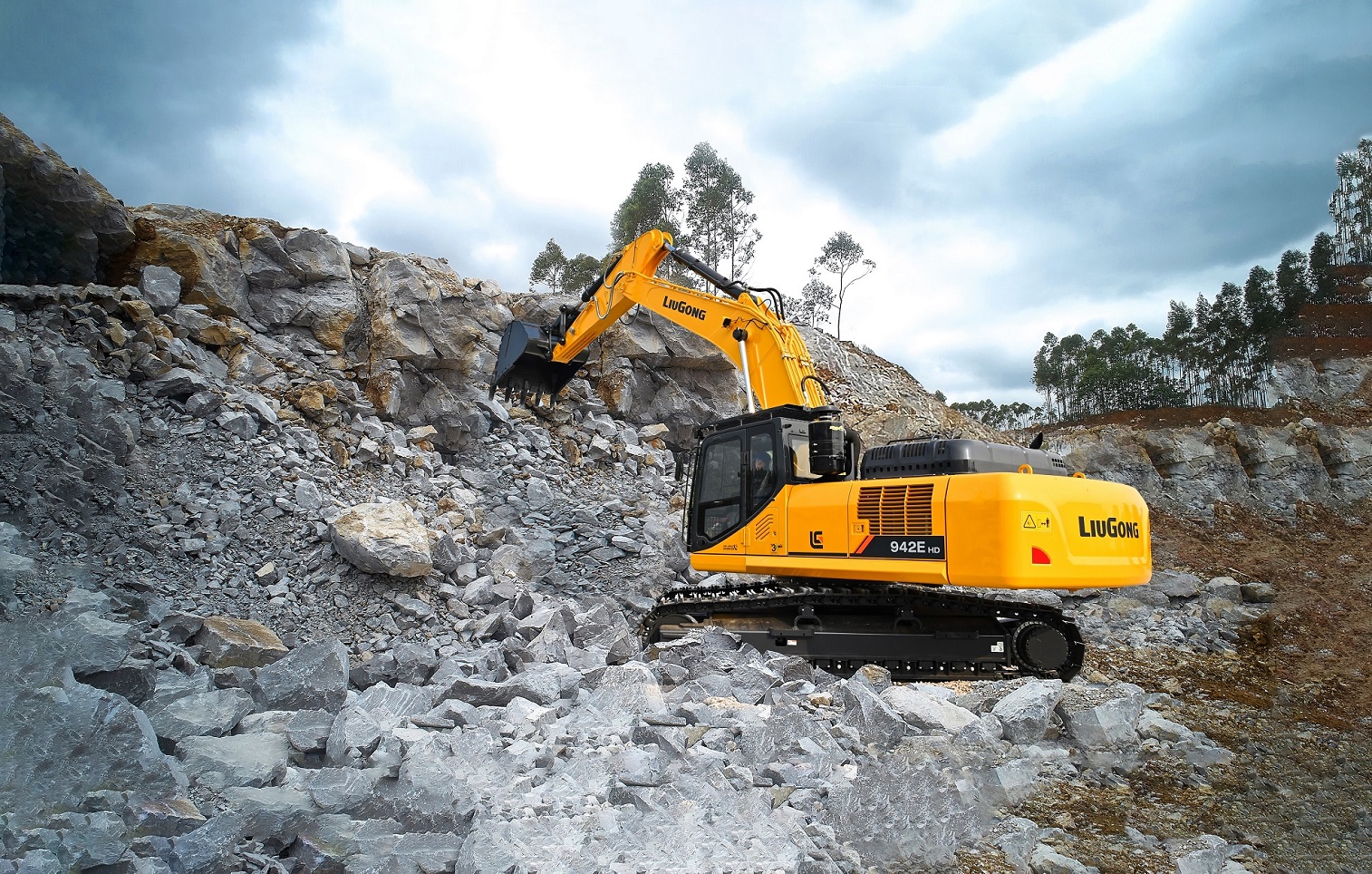

Excavadora 942 E
Especificaciones técnicas
| MOTOR | |
| Descripción | |
| Cummins EPA Tier3/ EU Stage IIIA, 6 cilindros en línea, turbocompresor, inyección directa controlada electrónicamente. Filtro de aire: Filtro de aire de flujo directo Cummins. |
|
| Clasificación de las emisiones | EPA Tier 3 / EU Stage IIIA |
| Fabricante del motor | Cummins |
| Modelo de motor | QSL 9 |
| Aspiración | Turbocompresor |
| Post enfriador | Aire-Aire |
| Accionamiento del ventilador de refrigeración | Hidráulico |
| Cilindrada | 8.9 L |
| Velocidad nominal | 2,100 rpm |
| Potencia del motor - neta (SAE J1349 / ISO 9249) | 202 kW (271 hp / 275 ps) |
| Potencia del motor - bruta (SAE J1995 / ISO 14396) | 214 kW (287 hp / 291 ps) |
| Torque máximo | 1,343 N·m @ 1,600 rpm |
| Diámetro × Recorrido | 114 × 145 mm |
| CHASIS | |
| Cantidad de zapatas | 50 |
| Eslabón | 216 mm |
| Ancho de zapata, triple garra | 600 mm |
| Rodillos inferiores de cada lado | 9 |
| Rodillos superiores de cada lado | 2 |
| SISTEMA DE GIRO | |
| Descripción | |
| Reducción de engranajes planetarios accionada por un motor de pistones axiales de alto torque, con freno de disco en aceite. El freno de estacionamiento de la oscilación se restablece en cinco segundos después de que los controles piloto de la oscilación vuelvan a estar en punto muerto. | |
| Velocidad de giro | 9.8 rpm |
| Torque de giro | 142 N·m |
| SISTEMA HIDRÁULICO | |
| Bomba principal | |
| Tipo | Dos bombas de pistón de caudal variable |
| Caudal máximo | 2 × 351 L/min |
| Bomba piloto | |
| Tipo | Bomba de engranajes |
| Caudal máximo | 28.5 L/min |
| Ajuste de la válvula de alivio | |
| Implemento | 34.3/37.3 MPa |
| Circuito de desplazamiento | 34.3 MPa |
| Circuito de giro | 32.4 MPa |
| Circuito de pilotaje | 3.9 MPa |
| Cilindros Hidraulicos (diametro x recorrido) | |
| Cilindro de la pluma | Φ160 × 1,505 mm |
| Cilindro del brazo | Φ175 × 1,785 mm |
| Cilindro del cucharón | Φ160 × 1,250 mm |
| SISTEMA ELÉCTRICO | |
| Tensión del sistema | 24 V |
| Baterías | 2 x 12 V |
| Alternador | 24 V - 70 A |
| Motor de arranque | 24 V - 7.8 kW |
| CAPACIDADES DE SERVICIO | |
| Depósito de combustible | 620 L |
| Aceite del motor | 36 L |
| Mando final (c/u) | 10 L |
| Accionamiento de giro | 10.5 L |
| Sistema de refrigeración | 37 L |
| Depósito hidráulico | 240 L |
| Sistema hidráulico total | 450 L |
| RENDIMIENTO SONORO | |
| Nivel de potencia acústica interior (ISO 6396) | 76 dB(A) |
| Nivel de potencia acústica exterior (ISO 6395) | 106 dB(A) |
| ACCIONAMIENTO Y FRENOS | |
| Descripción | |
| Motores de pistones axiales de 2 velocidades con frenos de disco en aceite. Dirección controlada por dos palancas de mano con pedales. | |
| Velocidad máxima de desplazamiento | Alta: 5,4 km/h Baja: 2,9 km/h |
| Gradeabilidad | 35°/70% |
| Tracción máxima de la barra de tiro | 350 kN |
